連続式水素炉・連続式雰囲気炉

東京ブレイズ株式会社 > ろう付装置 > 連続式水素炉・連続式雰囲気炉

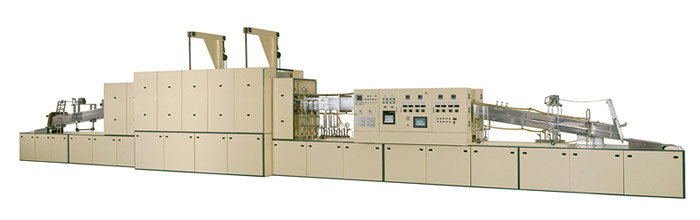

連続式水素炉の強み

当社ろう付受託加工用として使用しており十分な実績があります。
安全と環境に十分配慮し設計された連続炉です。
ステンレス鋼や鋼材の光輝ろう付に優れた性能を発揮します。
材質によってはろう付と固溶化熱処理が同時に加工できます。
ノンフラックスにより後処理が不要です。
冷却効果が優れています。鋭敏化を防止します。
ハンプ型のためストレート型と比較してガス量を抑制出来ます。

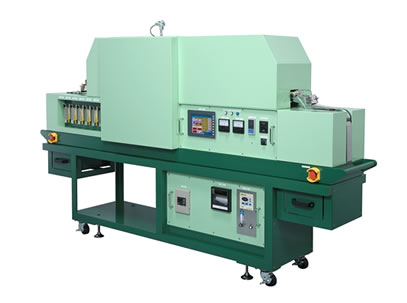

連続式雰囲気炉の強み

アルゴンガスの雰囲気炉で超硬、PCD、CBN、セラミックス、チタンなどのろう付が可能です。
水素による還元雰囲気への切替えも可能で、ステンレスや銅などのろう付にも対応可能です。
CEマーキング（アルゴンガス仕様）の基準適合品もございます。アジア・欧米に輸出しています。

納入実例一例

メーカー	材質	ろう材	用途
調理器メーカー	銅	りん銅ろう	冷氷器
給湯器メーカー	SUS	ニッケルろう	熱交換器
家電メーカー	SUS	アイアンブレイズ	空調器
パイプメーカー	SUS	光輝焼鈍	各パーツ
自動車部品メーカー	SUS	銅ろう	燃料系パーツ
計測器メーカー	SUS	ニッケルろう	流量測定器
制御機器電子メーカー	銅・銀	銀ろう	接点リレー
宝飾メーカー	真鍮	銀ろう	アクセサリー
工具メーカー	超硬＋PCD/CBN	活性銀ろう	コテライザー・研磨機
時計メーカー	チタン	チタンろう	時計部品
半導体メーカー	セラミックス	活性銀ろう	電子部品

オプション

水素精製装置

特長

市販の水素ガスを高純度・低露点のガスに精製して炉に供給します。
精製ガスの露点管理・記録が可能です。
吸湿筒の再生が可能でメンテナンス性に優れます。

※その他　酸素濃度計、水素濃度計、露点測定装置など付属することができます。ご相談ください。

仕様

連続式水素炉　標準仕様

型式 type	総体寸法 Dimensions W×H×L(mm)	炉芯管寸法 Muffle Size W×H×L(mm)	使用温度 Working Temp. Max ℃	電気容量 Electric Capacity kVA	水素使用量 Comsumptions m3/h
TBHF-0503-025	540×800×2,500	56×31×800	1120	6.8	1～2
TBHF-1105-050	700×1,500×5,000	110×50×1,100		12.8	3～4
TBHF-1610-080	1,100×1,800×8,000	160×80×2,200		37.4	3～5
TBHF-2210-100	1,200×2,000×10,000	220×100×2,800		63.4	4～6
TBHF-2215-120	1,200×2,000×12,000	220×150×3,200		73.4	5～7
TBHF-2715-140	1,200×2,200×14,000	270×150×3,400		93.4	7～10
TBHF-3220-160	1,400×2,400×16,000	320×200×4,100		123.4	12～20
TBHF-4520-180	1,600×2,400×18,000	450×200×4,500		155.0	15～25
TBHF-6020-200	1,800×2,400×20,000	600×200×4,800		165.0	20～30

連続式雰囲気炉　標準仕様

型式 type	総体寸法 Dimensions W×H×L(mm)	炉芯管寸法 Muffle Size W×H×L(mm)	使用温度 Working Temp. Max ℃	電気容量 Electric Capacity kVA	アルゴンガス使用量 Comsumptions m3/h
TBHF-0503-025	540×800×2500	56×31×800	1120	6.8	1～2
TBHF-1105-050	700×1500×5000	110×50×1100	1120	12.8	3～4
